Sähkömittarin lukuohje

Avaa ohje (PDF)

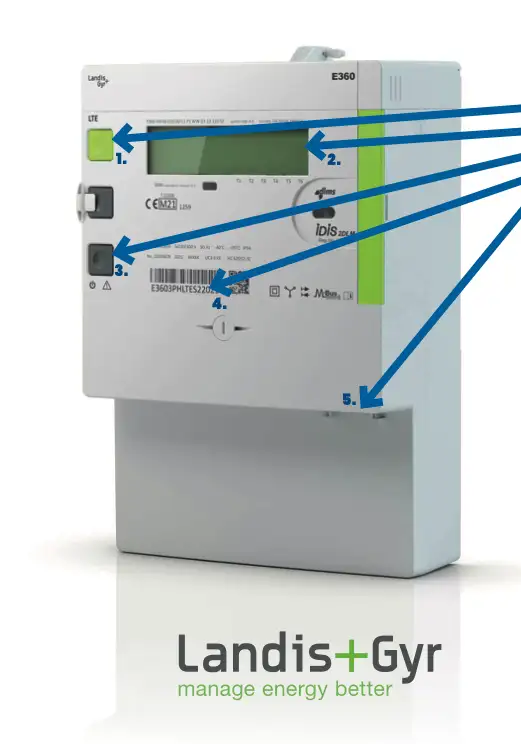

E360 MITTARIN KÄYTTÖOHJE

1. Näytön selauspainike

2. Mittarin näyttö

3. Kytkentälaitteen painike

4. Mittarin numero

5. P1-portti, asiakasrajapinta

Sähkön katkaisu ja päälle kytkentä

os haluat katkaista sähköt käyttöpaikaltasi, tee se painamalla
mittarin kytkentälaitteen painikkeesta (nro 3). Näin mittarin
tiedonsiirtoyhteys luentajärjestelmään säilyy, mutta sähköt
asiakkaan käyttöpaikalta katkeavat. Sähkön kytkentä päälle
tapahtuu samasta painikkeesta. Painiketta tulee painaa
muutaman sekunnin ajan.

Näytön tilatunniste kertoo sähkön kytkennän tilan.
HUOM! Sähkötöiden ajaksi sähköt on aina katkaistava
pääkytkimestä tai pääsulakkeista.

Kulutuksen seuraaminen mittarin näytöllä

Energialukema vaihtuu mittarin näytöllä noin 10 sekunnin
välein. Lukematunniste kertoo energialukeman. Tämä on
helpoin tapa energialukeman lukemiseen. Jos jostain syystä
haluat käyttää näytön selauspainiketta (nro 1), voit selata
lukemia ja hetkellistä kulutusta valitsemalla valikosta STD
_
data valikon. Näyttöä selataan lyhyellä painalluksella ja valinta
tehdään pitkällä painalluksella. Näyttö palaa perustilaansa 10
minuutin kuluttua viimeisestä painalluksesta.
Sähkömittari on varustettu asiakasrajapinnalla P1-portti
(nro 5). Portin käyttöönotto vaatii yhteydenoton Parikkalan
Valon asiakaspalveluun.

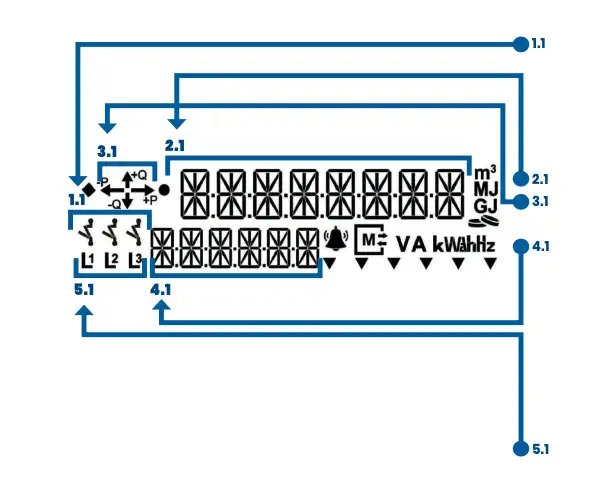

MITTARIN NÄYTÖN TIEDOT

1.1 Tilatunniste

• Sähköt päällä -
• Sähköt pois päältä - tilatunniste vilkkuu
• Tilatunnisteen palaessa jatkuvasti sähköt on katkaistu sähköyhtiön toimesta. Sähkö ei ole kytkettävissä painonapilta.

2.1 Energialukema kWh

3.1 -P verkkoon tuotettu energia ja

+P verkosta otettu energia

4.1 Lukematunniste

• 1.8.0 – kokonaisenergiakulutus
• 1.8.1 – päivä-energialukema
• 1.8.2 – yö-energialukema
• 1.8.3 – talvipäivä-energialukema
• 1.8.4 – muu aika -energialukema
• 2.8.0 – kokonaisenergiatuotanto
• 0.9.1 – kellonaika
• 0.9.2 – päivämäärä

5.1 Vaiheilmaisin L1, L2, L3

• Jos yksi tai useampi vaiheilmaisin puuttuu, tulee pääsulakkeet tarkastaa ja tarvittaessa vaihtaa. Jos vaiheilmaisin ei syty sulakkeita vaihtamalla, tulee olla yhteydessä Parikkalan Valon asiakaspalveluun.
